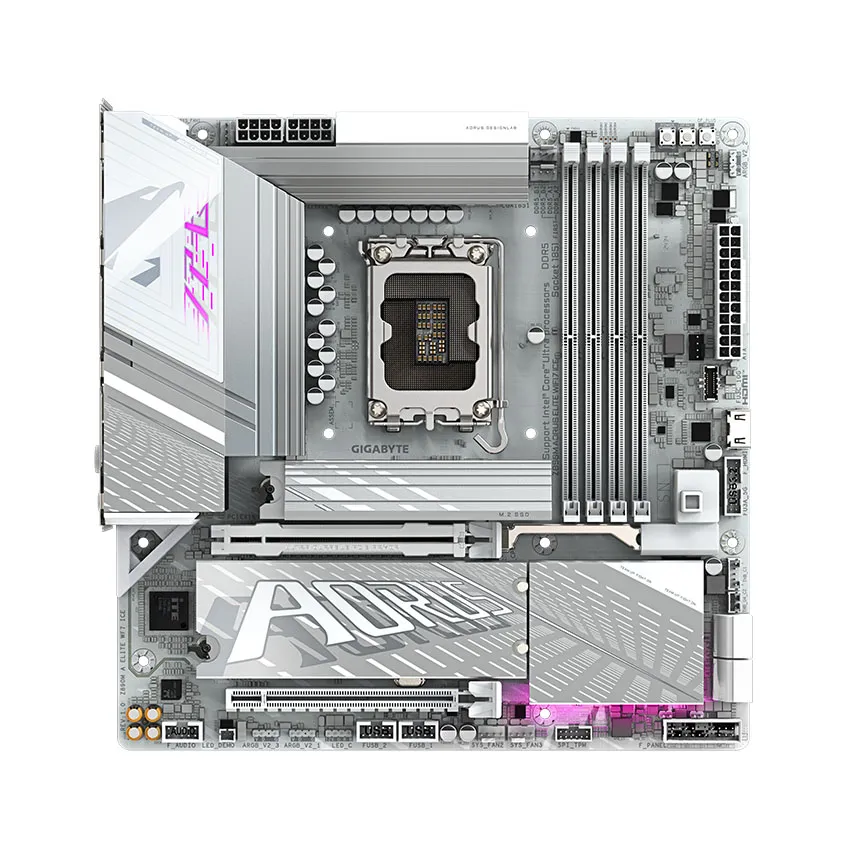

Mainboard Gigabyte Z890M AORUS ELITE WF7 ICE

CPU

Socket LGA1851: Hỗ trợ cho Bộ xử lý Intel® Core™ Ultra

Bộ nhớ đệm L3 thay đổi tùy theo CPU

* Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.

Chipset

Intel® Z890 Express Chipset

Bộ nhớ

4 x khe cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 256 GB (dung lượng DIMM đơn 64 GB)
Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ các mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
• Hỗ trợ các mô-đun bộ nhớ non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)

(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM, vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp - Intel® HD Graphics hỗ trợ:
- 1 x đầu nối Intel® Thunderbolt™ 4 (cổng USB4® USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™
Khi lắp màn hình Thunderbolt™, độ phân giải tối đa được hỗ trợ là 5120x2880@60 Hz với 24 bpp (đầu ra màn hình đơn).
Khi lắp màn hình USB4® USB Type-C®, độ phân giải tối đa được hỗ trợ là 3840x2160@240 Hz (đầu ra màn hình đơn).
* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang lắp. (Tham khảo Chương 2-6, "Đầu nối bảng điều khiển phía sau" để biết thêm thông tin.)
* Hỗ trợ phiên bản DisplayPort 2.1 và HDCP 2.3

- 1 x cổng HDMI phía trước, hỗ trợ độ phân giải tối đa 1920x1080@30 Hz
* Hỗ trợ phiên bản HDMI 1.4

- 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz
* Hỗ trợ phiên bản DisplayPort 2.1 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào hỗ trợ CPU.)
Hỗ trợ tối đa ba màn hình cùng lúc

Audio

Realtek® ALC1220 CODEC
* Giắc cắm line out ở mặt sau hỗ trợ âm thanh DSD.

Âm thanh độ nét cao
2/4/5.1/7.1 kênh
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để cấu hình âm thanh 7.1 kênh, hãy truy cập phần mềm âm thanh để biết cài đặt âm thanh.

Hỗ trợ S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Mô-đun giao tiếp không dây

Khe mở rộng

- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc NVMe SSD. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp card đó vào khe cắm PCIEX16.

Chipset:
- 2 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4_1, PCIEX4_2)

Giao diện lưu trữ

CPU:
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2B_CPU)
Chipset:
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 4.0 x4/x2) (M2Q_SB)
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 22110/2280 SATA và PCIe 4.0 x4) (M2M_SB)
- 4 x SATA Đầu nối 6Gb/giây
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ NVMe SSD
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA

USB

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 2 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt CPU/bơm làm mát bằng nước
• 3 x đầu cắm quạt hệ thống
• 1 x đầu cắm quạt hệ thống/bơm làm mát bằng nước
• 3 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
• 1 x đầu cắm dải đèn LED RGB
• 4 x đầu nối M.2 Socket 3
• 4 x đầu nối SATA 6Gb/s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2
• 1 x đầu cắm USB 3.2 Gen 1
• 2 x đầu cắm USB 2.0/1.1
• 1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x cổng HDMI (Lưu ý)
• 1 x nút nguồn
• 1 x nút đặt lại
• 1 x nút Q-Flash Plus
• 1 x đặt lại jumper
• 1 x Clear CMOS jumper

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

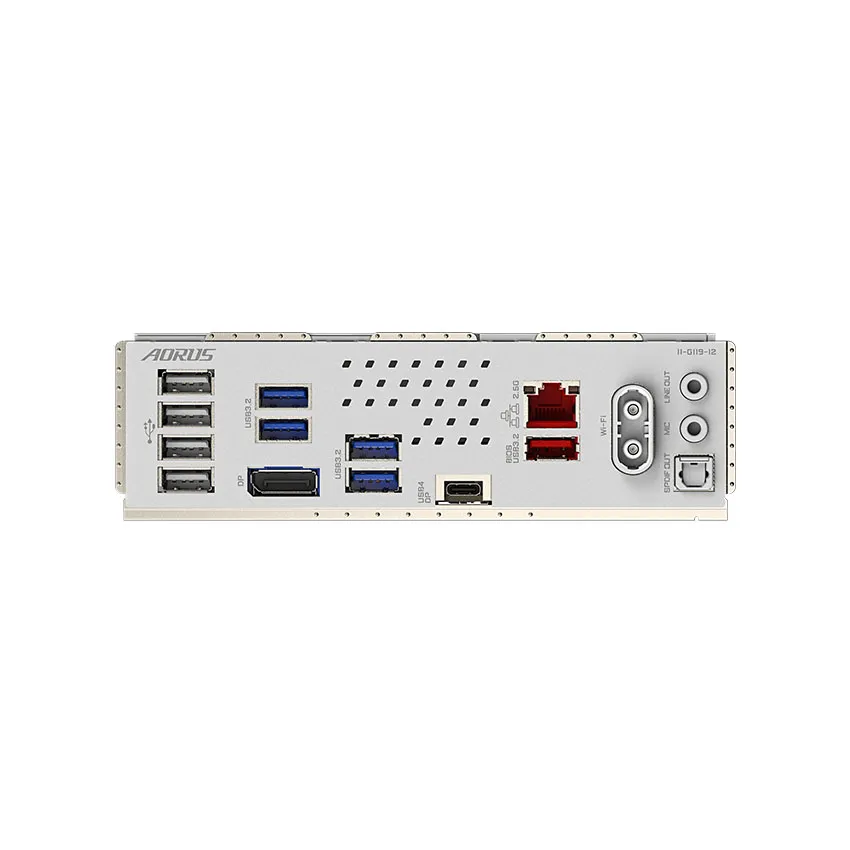

Kết nối mặt sau

1 x đầu nối Intel® Thunderbolt™ 4 (cổng USB4® USB Type-C®)
2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
3 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0/1.1
2 x đầu nối ăng-ten (2T2R)
1 x DisplayPort (Lưu ý)
1 x cổng RJ-45
1 x đầu nối quang S/PDIF Out
2 x giắc cắm âm thanh

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

Bộ điều khiển I / O

iTE® I / O Controller

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện lưu lượng nước làm mát
• Cảnh báo quạt hỏng
• Kiểm soát tốc độ quạt

BIOS

Các tính năng độc đáo

Hỗ trợ cho GIGABYTE Control Center (GCC)

* Các ứng dụng khả dụng trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

• Hỗ trợ cho Q-Flash
• Hỗ trợ cho Q-Flash Plus
• Hỗ trợ cho Smart Backup

Gói phần mềm

• Norton® Internet Security (phiên bản OEM)
• Phần mềm quản lý băng thông mạng LAN

• Hỗ trợ cho Windows 11 64-bit
